遥控浮球阀(100X型)

2021-08-04 10:30:57
102次

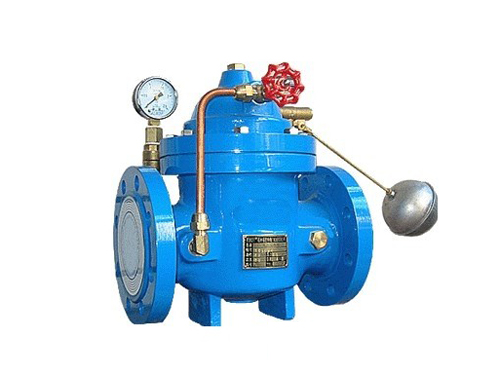

遥控浮球阀(100X型)
详细介绍:

遥控浮球阀(100X型)由主阀及外装导向阀组成。它是利用浮球在水中由于液面的变化连动导向阀,使主阀供水和关闭,从而把水池(箱)以及水塔的水位控制在范围之内,防止溢流和水位过低。

遥控浮球阀(100X型)由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。本产品直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封优良。

遥控浮球阀(100X型)适用于工矿企业、民用建筑中各种水池(箱)、水塔的自动供水系统。亦用于常压锅炉循环供水系统。主阀快开缓闭,不产生水锤,密封严密,淹水之虞。

遥控浮球阀(100X型)性能特点:

◆结构新颖合理、合理运用液压原理控制论

◆工作平稳、流量大

◆阀瓣快开慢闭、无水锤冲击(关闭时间可调)

◆止回密封效果好、使用寿命时间长

◆安装维修方便。

遥控浮球阀(100X型)的工作原理:

当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。

当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

遥控浮球阀(100X型)的用途:

100X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

遥控浮球阀(100X型)的特点:

遥控浮球阀(100X型)可随水地池的高度及使用空间任意位置安装,维护、调试、检查方便、密封优良、使用寿命长。遥控浮球阀性能优良、强度好、动作灵活。

工作过程

A、开启过程

1.在关闭位置,球体受阀杆的.机械.施压作用,紧压在阀座上。

2.当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3.阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4.直至到全开位置,阀杆提升到*限位置,球体旋转到全开位置。

B、关闭过程

1.关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2.继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

3.快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

4.手轮转动的*后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到全部密封。


武汉遥控浮球阀(100X型)郑州遥控浮球阀(100X型)长春遥控浮球阀(100X型)成都遥控浮球阀(100X型)西安遥控浮球阀(100X型)
